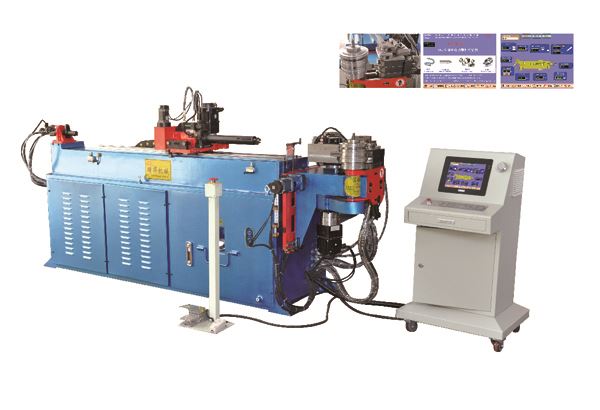

一、簡介
產品由PLC控制、液壓驅動，顯示操作系統為觸摸式全中文菜單式，具有多種不同彎曲角的預制，中文字幕顯示、人機對話式操作，可任意選擇手動、半自動、全自動操作方式，移動式腳踏開關兼?zhèn)鋯?dòng)、緊停兩種功能。
液壓系統、控制系統、驅動系統、顯示系統等均采用高可靠性的進口件，精度高、效率高、適合于批量生產，具有國際與國內先進水平。
屬CNC 全自動彎管機 ，設有彎制立體空間管件的全功能裝置，輸入程序整個彎管過程自動完成。整機具有操作方便、性能穩定、工作效率高、安全系數高等特點，是管件加工行業的理想設備。
二、技術參數
|
序號 |
名稱 |
單位 |
參數 |
備注 |
|
|
1 |
最大彎曲管徑 |
mm |
Φ18×2mm |
|
|
|
2 |
最大彎曲半徑 |
mm |
R80mm |
可按客戶要求 |
|
|
3 |
最小彎曲半徑 |
mm |
根據管徑 |
|
|
|
4 |
最大送料長度 |
mm |
1500 |
可按客戶要求 |
|
|
5 |
送料方式 |
1. 直送 2. 夾送 |
可選 |
|
|
|
6 |
最大彎曲角度 |
Degree |
190 |
|
|
|
7 |
使用控制器 |
PLC+平板電腦 |
|
|
|
|
8 |
每管件可設彎管數 |
個 |
45 |
可按客戶要求 |
|
|
9 |
工作速度 |
彎管速度 |
Deg/sec |
200 |
可調 |
|
轉管速度 |
Deg/sec |
200 |
可調 |
||
|
送料速度 |
Mm/sec |
1000 |
可調 |
||
|
10 |
精度 |
送料精度 |
mm |
±0.1 |
|
|
轉管精度 |
Degree |
±0.1 |
|
||
|
彎曲, 精度 |
Degree |
±0.1 |
|
||
|
11 |
轉管伺服電機功率 |
W |
400 |
三菱 |
|
|
12 |
送料伺服電機功率 |
W |
750 |
三菱 |
|
|
13 |
資料輸入方式 |
1、坐標值（X、Y、Z） 2、工作值（Y、B、C） |
可選 |
|
|
|
14 |
油壓電機馬力 |
Kw |
3 |
|
|
|
15 |
最大壓力 |
MPa |
10 |
可調 |
|
|
16 |
液壓系統控制 |
電磁換向閥 |
油研 |
|
|
|
17 |
油箱容量 |
L |
150 |
|
|
|
18 |
機器重量 |
Kg |
800 |
|
|
|
19 |
機器尺寸 |
cm |
2760×690×1000 |
|
|
